UC3845B CONTRÔLEUR PWM

Le UC3845 est un contrôleur PWM en mode courant à fréquence fixe, optimisé pour les convertisseurs off‑line et DC‑DC. Il intègre une référence interne, une protection UVLO avec hystérésis, un amplificateur d’erreur et un driver de MOSFET à sortie totem‑pole capable de délivrer des pics jusqu’à ±1 A, avec une fréquence de fonctionnement pouvant atteindre 500 kHz.

La version UC3845 possède des seuils UVLO plus bas (ON ≈ 8,5 V, OFF ≈ 7,9 V), adaptés aux applications à tension d’alimentation plus faible, comparativement à UC3844.

📦 Boîtiers disponibles

Les deux boîtiers couramment proposés sont :

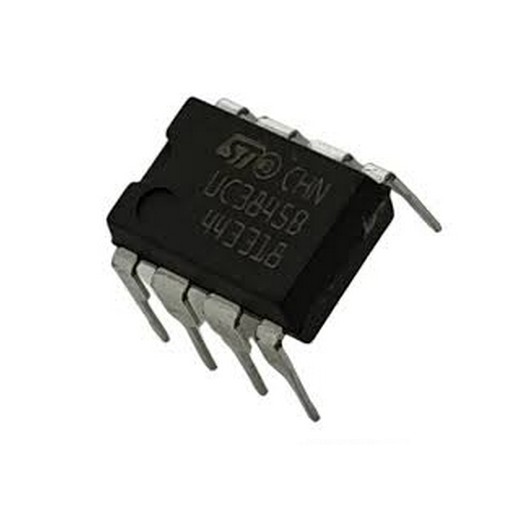

• DIP‑8 (PDIP) – montage traversant. RθJA typique : ~100 °C/W ; puissance dissipée ≤ 1,2 W à 25 °C.

• IC‑8 (SOP‑8) – montage CMS. RθJA typique : ~265 °C/W ; puissance dissipée ≤ 460 mW à 25 °C.

La famille UC384x est également disponible en boîtier SOIC‑14, utilisé pour les versions avec broches séparées de puissance, mais ce n’est pas la configuration classique pour UC3845.

🔧 Principales caractéristiques

• UVLO : seuil ON ≈ 8,5 V, OFF ≈ 7,9 V (version UC3845)

• Courant de démarrage (start‑up) : très faible, typiquement < 0,5 mA

• Fréquence maximale : jusqu’à 500 kHz, configurable avec RT/CT externes

• Driver de sortie : totem‑pole capable de ±1 A pic, avec suppression de double impulsion dans les UVLO

• Commande de protection : PWM latch pour limitation de courant cycle‑par‑cycle (current sense)

• Compensation feed-forward automatique dans l’amplificateur d’erreur pour une réponse stabilize rapide

🧠 Brochage & Fonction des broches (DIP‑8 / SOIC‑8 idéales)

Les broches sont communes aux boîtiers DIP‑8 et SOIC‑8 (nomenclature identique) :

1. COMP – Sortie amplificateur d’erreur (compensation du loop)

2. VFB – Broche de retour de tension (voltage feedback)

3. ISENSE – Entrée de sense courant pour limitation

4. RT/CT – Réglage de la fréquence PWM (résistance + capa externe)

5. GND – Masse commune

6. VREF – Référence interne ~5 V

7. OUTPUT – Driver de gate MOSFET, totem‑pole

8. VCC – Alimentation (8,5 V à 30 V)
   (Ce brochage est identique dans les deux boîtiers)

⚙️ Spécifications thermiques & électriques

🎯 Applications types

• Alimentations SMPS en mode flyback, forward, buck, boost

• Convertisseurs DC‑DC embarqués

• Chargeurs, LED drivers, adaptateurs secteur

• Prototypage et applications nécessitant tension de VCC < 16 V

✅ Résumé

• Versions DIP‑8 et SOP‑8 fonctionnellement identiques, mais dissipation thermique supérieure avec DIP

• UVLO bas (≈ 8 V ON) adapté aux alimentations DC‑DC

• Frequence élevée jusqu’à 500 kHz avec RT/CT personnalisés

• Driver puissant pour MOSFETs externes

• Faible courant de démarrage, parfait pour modes standby ou alimentation en bus USB
